SI2301DS-T1-GE3场效应管参数-SI2301DS-T1-GE3MOS管

一、产品特征

SI2301DS-T1-GE3 在电子元件领域中占有重要地位。因其优异的性能和稳定性，这款P沟MOSFET在市场中有着显著口碑。其独特的设计和性能参数在很多电子产品中发挥着主导作用，特别是在高效和绿色环保的运用中。它的市场地位体现在广泛应用和消费人群中。不论是在消费电子、汽车电子或是工业控制领域，这类场效应管都显示出其无可替代的价值与多功能化，特别是在高性能和精密操作的环境里。

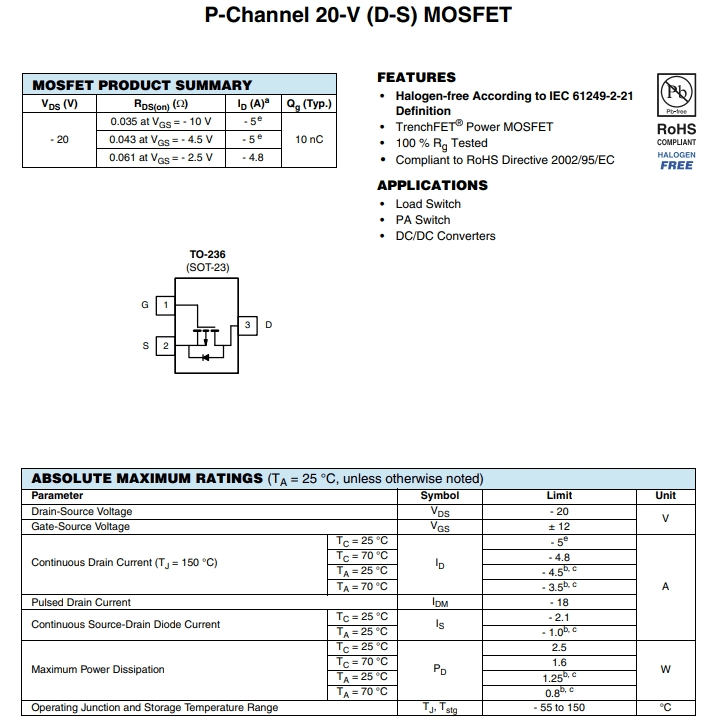

二、技术规格参数

研究SI2301DS-T1-GE3参数，首先要注意其P沟漏源电压（Vdss）20V，表明它能在髙压环境下稳定工作，主要适用于电子电路。它的持续漏极电流（Id）为5A，表明其强大的电流处理量，特别适合大电流推动应用。同时，其导通电阻（RDS(on)@Vgs,Id）为43mΩ@4.5V,5A，这种低电阻特性有助于提高电源整体效率，降低热损耗，对节能高效的电路原理至关重要。这些参数共同构成了其技术优势，进而成为电子设计制造行业极具吸引力的挑选。

三、工作原理及应用

全面了解SI2301DS-T1-GE3的原理，大家发现该效用管应用电场来控制其导电通道开启和关闭。做为P通道MOSFET，它通过增加负电压来调整电流流动，促进其在快速切换和高效操作运用中发挥出色。

该场效应管在SI2301DS-T1-GE3运用电路方面彰显了主导地位。比如，在电池管理和充电系统中，根据精准控制电流和电压，提升了充电效率和电池续航。在电机驱动运用中，高电流承载能力和快速反应特性使之成为理想的选择。此外，在LED照明控制中，它能给予平滑的变光效果，满足现代照明系统的复杂规定。这种应用软件不仅展示了SI2301DS-T1-GE3的多功能化，并且也体现了它的卓越贡献。

四、结论

总之，兆信半导体（MXsemi）的SI2301DS-T1-GE3场效应管 电子元件行业的多方面应用证明了它作为高性能、多功能元件的重要地位。SI2301DS-T1-GE3因其不凡的技术参数，不但满足了现代电子产品对效率性能的高要求，并且在提升电子产品稳定性和可靠性方面发挥了重要作用。不容置疑，这是方案工程师、技术人员和制造购置的理想选择。

兆信半导体（MXsemi）专注于高品质电子元器件的制造，包括二极管、三极管、MOS管、ESD管、LDO管等。兆信工厂直销的模式能为客户节省高达20%的成本，产品已被上万家电路及电器制造企业信赖使用。

公司传承于世界先进的设计理念，汇集了一支拥有近30年经验的工程师团队，倾力打造独具匠心的Mxsemi品牌。若您在物料选型、国产替代或方案优化上需要技术支持，欢迎通过以下方式与兆信联系。

联系方式：19129509442      QQ: 2885743512
