AO3419场效应管参数-AO3419MOS管

一、产品特征

AO3419场效应管在电子元件行业起着重要作用。其基本特点使其在市场中占有重要地位。他说以独特的设计与性能在电子元件行业备受瞩目。做为P沟场效应管，他在电路原理中发挥出色。市场并对高可靠性和多功能性的需求使其变成方案工程师、技术人员和制造购置的首选之一。

二、技术规格参数

AO3419的技术参数突出了其强大的特性。做为P沟场效应管，其走电电压(Vdss)20V，持续漏极电流(Id)5A，导通电阻(RDS(on)@Vgs,Id)在4.5V,5A中向43mΩ。这一性能参数详细解释至关重要。P通道泄露电压、持续漏电流、功率和导电电阻等数据促进他在电子设计中提供高效稳定的性能，尤其是在复杂的电路中。

三、工作原理及应用

1. 工作原理

AO3419场效应管工作原理是基于场效应晶体管的常见原理。它主要包括三个主要部分：栅极、漏极和源极。当施加在栅极里的电压变化时，形成的电场会影响漏极和源极间的导电能力。通过调整栅极电压，能控制漏极与源极中间的电流流动，进行场效应管的通断和截至，从而实现电源操纵。

2. 实际应用场景

电源管理系统的使用
在电源管理系统中，AO3419场效应管广泛用于电源开关操作。其迅速的开关速率和低导电阻使电池管理电路可以有效地控制电流，提升电源效率。这使得其变成电源芯片和电气系统的理想选择。

可穿戴设备电路原理
在可穿戴设备中，尺寸和功耗是关键的参考依据。AO3419以其小型化和节能型成为电路原理里的理想构成部分。比如，在智能镯子的电池管理中，能够提供高效的能源转换和电流操纵，推动设备在特小和长寿命之间的平衡。

通过这些具体应用案例，大家深刻认识到AO3419场效应管不仅有着基本的原理，并且在电子领域发挥了重要的实际应用价值。他在电池管理和可穿戴设备里的成功应用证明了他在特殊场景中的靠谱性和灵活性。

四、结论

总之，兆信半导体（MXsemi）的AO3419以其卓越的性能，为方案工程师、技术人员和制造企业采购提供了可靠的电子元件选择。总结全文，AO3419场效应管不仅是技术的表现，更是电子设计中的得力助手。

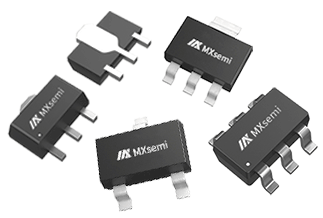

兆信半导体（MXsemi）专注于高品质电子元器件的制造，包括二极管、三极管、MOS管、ESD管、LDO管等。兆信工厂直销的模式能为客户节省高达20%的成本，产品已被上万家电路及电器制造企业信赖使用。
