FDD5614P场效应管参数-FDD5614PMOS管

来源:深圳市兆信半导体有限公司


一、产品特征

FDD5614P场效应管以其卓越的性能和可靠性在电子元件领域中占据重要地位。作为先进的P沟道场效应管,它不仅具备卓越的市场地位,还在众多应用场景中展现了其重要性。其基本特性包括高达60V的漏源电压,持续漏极电流可达30A,以及在10V时的导通电阻为仅61mΩ。这使得其成为电子工程师和制造企业采购的首选之一。



二、技术规格参数

详细解读FDD5614P的技术参数是理解其性能的关键。作为P沟道场效应管,它的漏源电压高达60V,可持续漏极电流达30A,而在10V时的导通电阻仅为61mΩ。这些技术规格赋予了它出色的功率传输能力和稳定性,使其在各种电子应用中脱颖而出。无论是在高压环境下还是要求高导通效率的场景中,他都能够胜任。

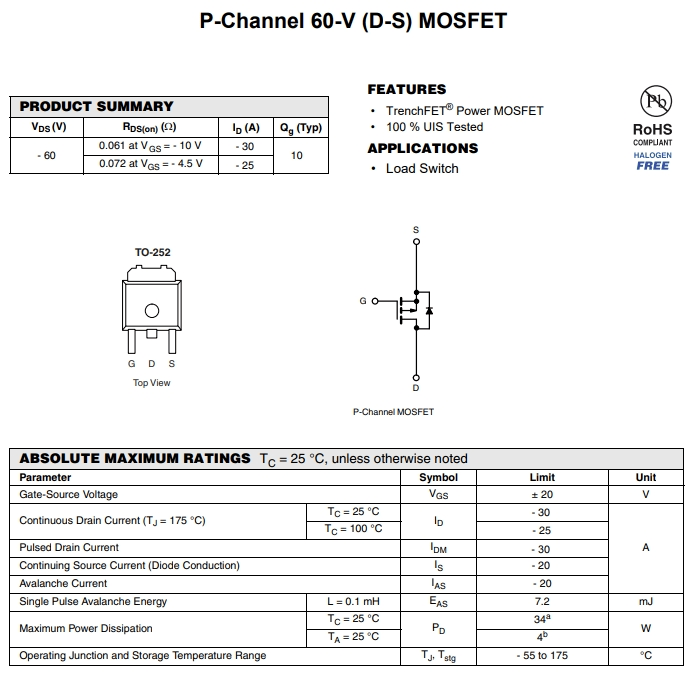

FDD5614P参数


三、工作原理及应用

1. 工作原理

FDD5614P的工作原理基于其P沟道结构,通过调控漏极电流来实现电子元件的控制。这一原理确保了在不同工作条件下的可靠性和稳定性。



2. 实际应用场景

电源系统设计
在高功率电源系统中,FDD5614P的高漏源电压和低导通电阻使其成为理想的选择,确保电源传输效率和稳定性。

电机驱动应用
在电机控制电路中,FDD5614P可通过精确控制漏源电压和导通电阻来实现对电机的精准控制,提高系统效率

通过这些实际应用案例,FDD5614P在电子元件领域中展现出了其多样化和高效能的特性。



四、结论

总之,兆信半导体MXsemi)的FDD5614P场效应管以其卓越性能、多样化的应用场景以及在电子元件领域的关键地位,成为方案工程师、技术人员和制造企业采购的首选。无论是在高压环境还是对功率传输效率有严格要求的项目中,其都能够胜任,为电子工程师提供强大的支持。
