SI2343CDS-T1-GE3场效应管参数-SI2343CDS-T1-GE3MOS管

一、产品特征

在电子元件领域中，SI2343CDS-T1-GE3场效应管展现出令人瞩目的特性。作为一款P沟道MOS管，其基本特性使其在市场上占据重要地位。它的卓越表现不仅受到方案工程师和技术人员的关注，更是制造企业采购的首选。其市场地位得益于其稳定性、可靠性以及在电源管理和信号放大等领域的广泛应用。

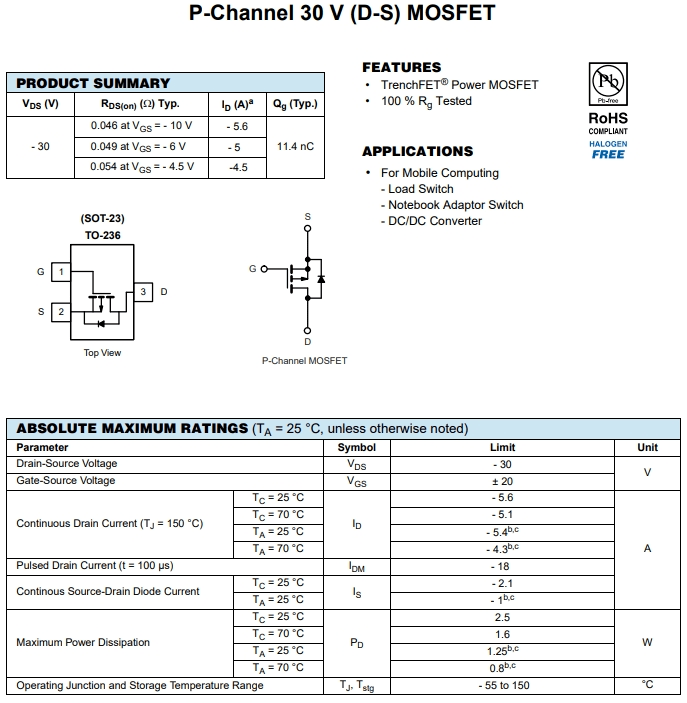

二、技术规格参数

SI2343CDS-T1-GE3参数展现了其在电子领域中的强大实力。作为一款P沟道场效应管，其技术规格包括：-30V的漏极电压，-5.6A的连续漏极电流，RDS(ON)分别为47mΩ@10V和56mΩ@4.5V。具备20Vgs的可控制电压范围和-1V的阈值电压。SOT23封装进一步增加了其灵活性，使得其成为众多电子设计的理想选择。详细解读这些技术参数，有助于方案工程师和技术人员更好地了解该产品的性能。

三、工作原理及应用

1. 工作原理

SI2343CDS-T1-GE3采用了P沟道MOSFET技术，其工作原理基于电场调控。通过精妙设计的结构，它在电子电路中表现独特，特别强调其在信号放大和电源管理中的独特之处。

实际应用场景
① 信号放大电路
在信号放大电路中，SI2343CDS-T1-GE3展现出其强大的应用价值。其特殊的工作原理使得其在音频放大和通信系统中能够提供卓越的性能。

② 电源管理系统
SI2343CDS-T1-GE3在电源管理系统中的实际应用同样引人注目。其可靠性和稳定性确保了电源开关电路的高效工作，为电子设备提供持久稳定的电源支持。

通过这些实际应用案例，我们深入了解了SI2343CDS-T1-GE3场效应管的工作原理以及其在电子领域中的实际应用价值。

四、结论

总之，兆信半导体（MXsemi）的SI2343CDS-T1-GE3场效应管以其卓越的特性和广泛的应用性，成为电子元件领域不可或缺的一部分。方案工程师、技术人员以及制造企业采购方可以信赖SI2343CDS-T1-GE3，以满足不同电子应用的需求。SI2343CDS-T1-GE3的出色表现既得益于其先进的技术规格，也源于对工作原理及应用的深入理解。在未来的电子元件领域，SI2343CDS-T1-GE3必将继续发挥重要作用。

兆信半导体（MXsemi）专注于高品质电子元器件的制造，包括二极管、三极管、MOS管、ESD管、LDO管等。兆信工厂直销的模式能为客户节省高达20%的成本，产品已被上万家电路及电器制造企业信赖使用。

公司传承于世界先进的设计理念，汇集了一支拥有近30年经验的工程师团队，倾力打造独具匠心的Mxsemi品牌。若您在物料选型、国产替代或方案优化上需要技术支持，欢迎通过以下方式与兆信联系。

联系方式：19129509442      QQ: 2885743512
