SI3585DV-T1-E3场效应管参数-SI3585DV-T1-E3MOS管

一、产品特征

SI3585DV-T1-E3场效应管作为一种重要的电子元件，在现代电子领域是至关重要的。其具备稳定性高、性能出色的特性，在市场中占据显著地位。广泛应用于各种电子设备中，包含电源管理系统、电动汽车控制系统等。它优异的性能可靠性使之成为诸多方案工程师、技术人员和制造企业买家优选之一。

二、技术规格参数

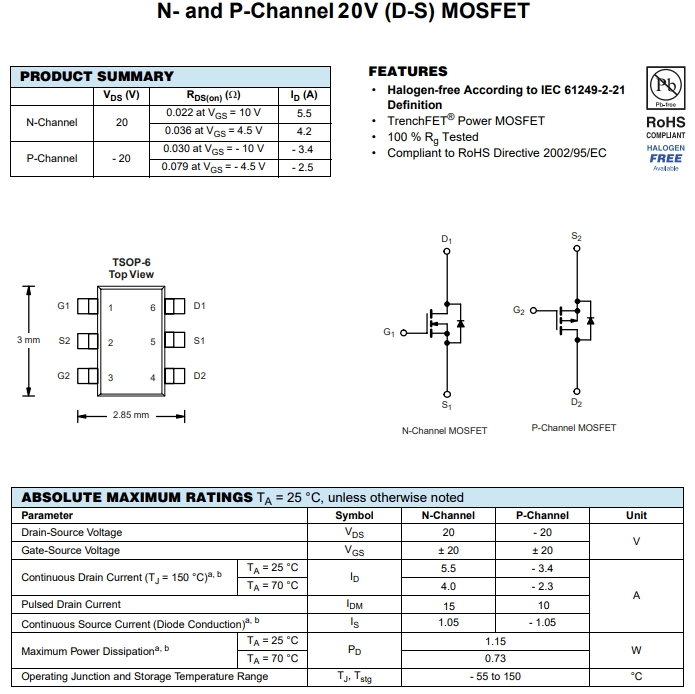

SI3585DV-T1-E3采用N+P沟道设计，最大漏极电压(Vds)为20V，最大连续漏极电流(Id)为4.2A，导通电阻(RDS(on))为36mΩ@4.5V。反向漏极电压(Vgs)为-20V，最大反向漏极电流(Id)为-2.5A，导通电阻(RDS(on))为83mΩ@-4.5V。这些参数反映了它在电路中的重要性和性能特点。通过对这些参数的详细解读，我们可以更好地了解它的技术特性，为其在实际应用中提供更准确的指导和优化方案。

三、工作原理及应用

1. 工作原理

SI3585DV-T1-E3是一款场效应管，其工作原理基于电场调控导电性质的原理。具体来说，当施加在栅极和源极之间的电压（即栅源电压）达到一定阈值时，场效应管开始导通。在导通状态下，电场将在栅极和漏极之间形成，使得导通通道的电阻减小，从而允许电流通过。相反，当栅源电压低于阈值时，场效应管将截止，导通通道的电阻增加，电流无法通过。

实际应用场景
电源管理系统中的应用：
SI3585DV-T1-E3可以作为开关管应用于电源管理系统中。例如，在直流-直流（DC-DC）转换器中，它可以用作开关管，控制电流的流动，实现电源的高效转换和稳定输出。

电动汽车控制系统的运用:

SI3585DV-T1-E3常用于电动汽车控制系统里的电机驱动器件。通过调整电机的速度和目标，可以实现对电动汽车的精准控制和高效运行。比如，它可以用来操纵电动汽车的加速、制动和变换，提升车辆的性能和能效。

通过这些具体应用案例，我们不仅可以掌握SI3585DV-T1-E3场效应管工作原理，还能够深入了解它在电子领域的实际应用价值。

四、结论

总之，兆信半导体（MXsemi）的SI3585DV-T1-E3场效应管以其出色的性能和广泛应用，已成为电子元件领域的知名产品之一。通过对其特性、性能参数以及原理和运用的详细解释，对于本产品有了更深入的了解与应用。相信随着技术的不断进步，SI3585DV-T1-E3将于电子领域展示出更广阔的发展前景。

兆信半导体（MXsemi）专注于高品质电子元器件的制造，包括二极管、三极管、MOS管、ESD管、LDO管等。兆信工厂直销的模式能为客户节省高达20%的成本，产品已被上万家电路及电器制造企业信赖使用。

公司传承于世界先进的设计理念，汇集了一支拥有近30年经验的工程师团队，倾力打造独具匠心的Mxsemi品牌。若您在物料选型、国产替代或方案优化上需要技术支持，欢迎通过以下方式与兆信联系。
