USB静电放电防护方案

USB是目前应用面最为广泛的端口,因其裸露的金属座子及对外通讯的信号PIN脚,容易受到ESD脉冲、插拔尖峰脉冲电压等快速瞬变的影响,普通的防护器件会对数据的传输造成影响,USB 3.1新标准的面世为这种运用广泛的数据接口带来了重大变化,其中包括更高的数据速率。该标准将以前的USB 3.0标准的数据速率提升了一倍(达10Gbps),并且使用的是相同的数据线,提高数据速率同时也凸显了系统级ESD管抗打击能力的重要性,因为高速系统的结构较小,对ESD静电二极管更为敏感。此方案高速信号部分采用单路双向超低容的ESD静电二极管防护器件,配合集成4路低容的ESD器件,提供灵活的布线选择,在不影响数据传输的前提下满足IEC61000-4-2 Level 4静电放电防护需求。

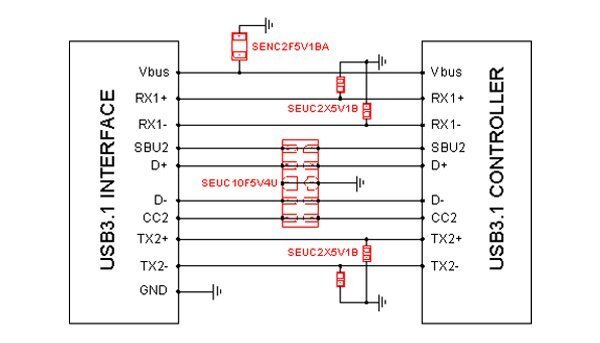

应用示例

湖南静芯微电子技术有限公司

型号参数

规格型号

方向

工作电压(V)

IPP(A)

钳位电压(V)

结电容(pF)

封装

SENC2F5V1BA

Bi.

5

6

10

12

DFN1006-2L

SEUC10F5V4U

Uni.

5

4.5

15

0.6

DFN2510-10L

SEUC2X5V1B

Bi

5

3

25

0.25

DFN0603-2L
