智能电力线集中器ESD复位重启解决方案

一、      智能电力线集中器ESD测试标准

智能电力线集中器ESD测试是根据IEC61000-4-2 标准(即国际电工委员会所颁布的一个基础性标准), 标准适合于各种电气与电子设备作电磁兼容性的测试 ,IEC61000-4-2 对应国内标准是GB/T 17626.2 。

 IEC61000-4 标准的最大特点是体现在它的实用性, 它对不同环境条件下的电气与电子设备的电磁兼容性有不同的要求,因此标准适用的面就非常之广。


二、    智能电力线集中器ESD整改案例:

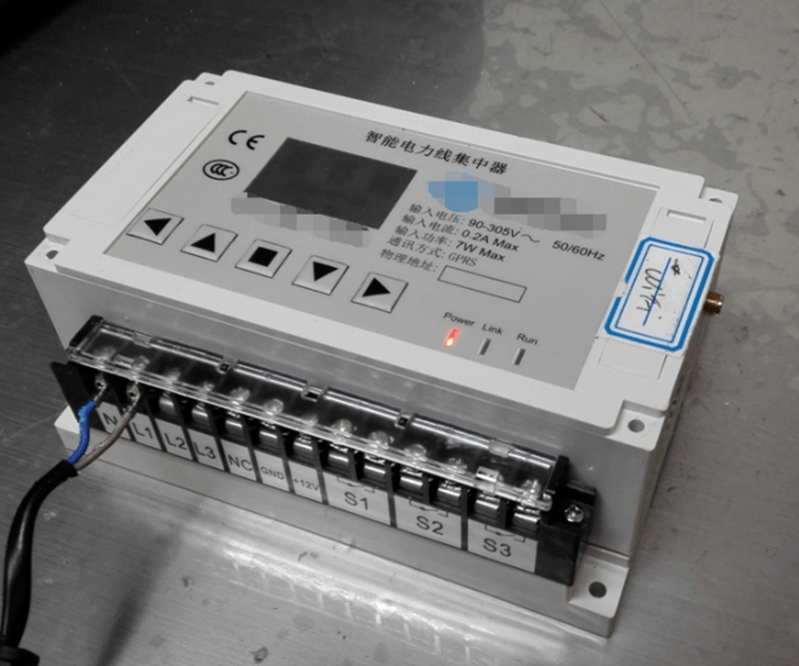

20160719145317_1328

1、测试原因分析:

   按照IEC61000-4-2接触±4K,空气±8K标准。分别对机器外露RF、WLAN、接线螺丝柱进行接触±4K放电,对显示屏进行空气±8K放电,均出现复位重启现象。经分析为主控受到ESD干扰,系统复位重启。



2、整改措施:

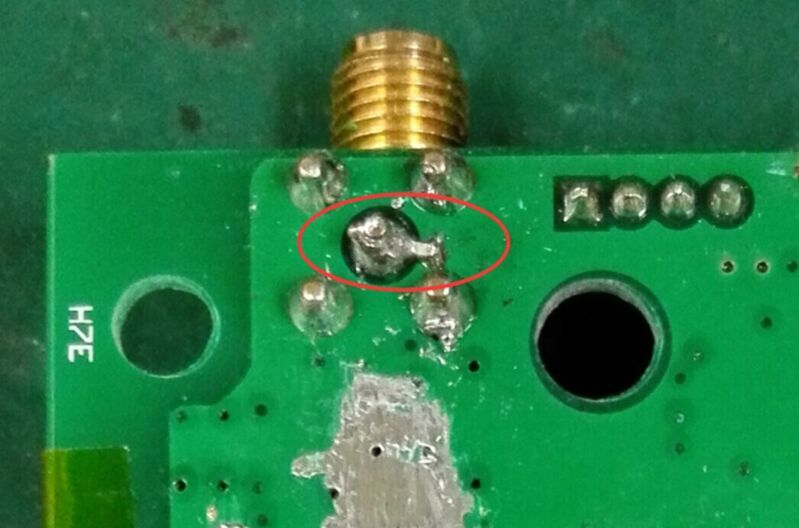

1RF端口引脚对地增加ASIM ESD(型号:CV0402VT6001T),如图一所示

1701681906962447

                            (图一)

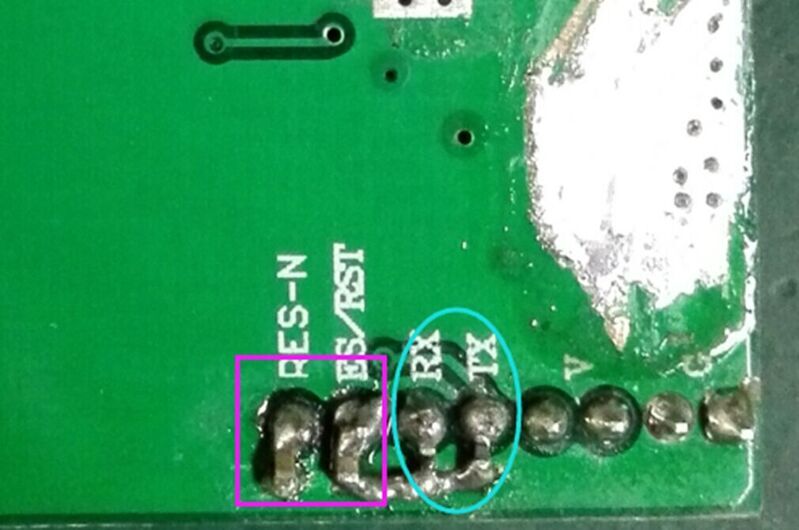

2主板外接端口引脚对地增加ASIM ESD(红色圆圈型号:CV0402VT6102T;蓝色圆圈型号: CV0402VT6030T)。图二所示

1701681906641458

                            (图二)

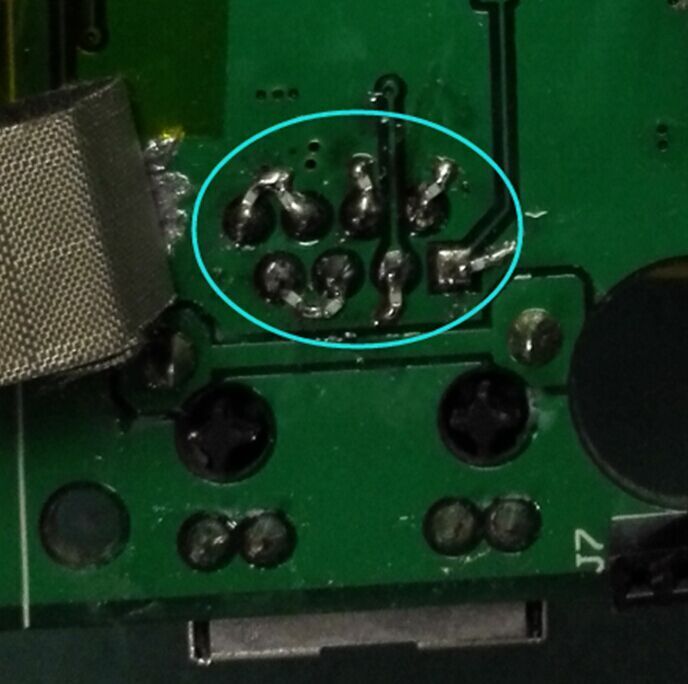

3网络端口引脚对地增加ASIM ESD(型号:CV0402VT6001T)。图三所示

1701681906137187

(图三)

4针对接线柱静电处理,可以在排插引脚对地增加ASIM ESD(型号:CV0402VT6201T)。

图四所示:

1701681906454511

(图四)

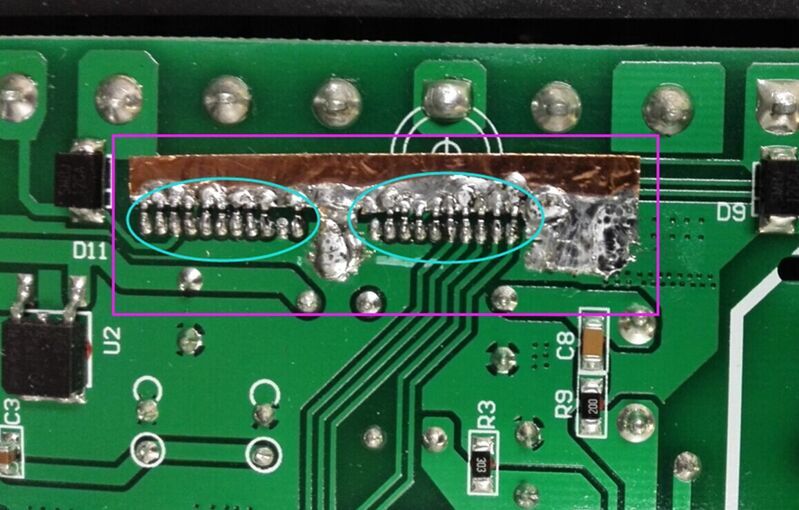

 5针对显示屏空气放电引起的复位现象处理,可以在显示屏引脚对地增加ASIM ESD(型号:CV0402VT6201T

1701681906454511
