TVS管车载音响应用

TVS管解决车载中控音响系统复位重启问题

一、车载中控音响ESD静电问题分析

按照IEC61000-4-2标准(接触±8K,空气±15K),针对车载电子产品的ESD放电等级要比普通消费类的电子产品更加严酷,而且有更多的外接端口和线缆。这就要求我们硬件工程师对电路的设计、LAYOUT等更为严格,各外接端口增加TVS高分子ESD作为静电防护的一道保护防线。

QQ截图20170109174042

      图中所示的车载音响在ESD(接触±4K)测试中,对外壳和外接端子金属放电,出现复位重启现象,





二、   使用TVS管整改措施:

1、             TVS选型分析:

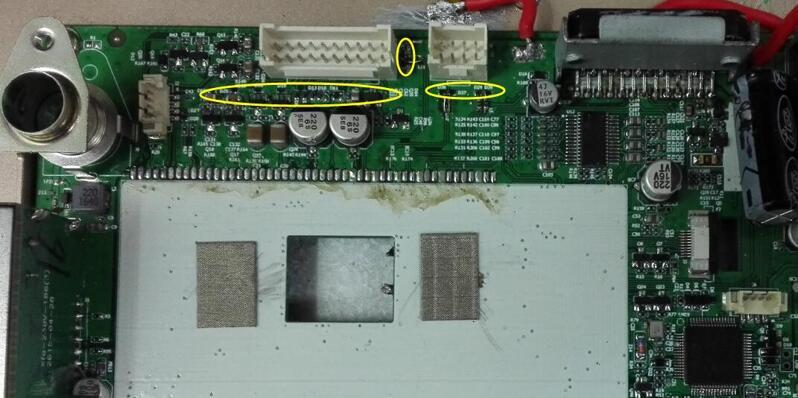

拆机后,看见机器上原来安装有ESD静电保护器件,上图黄色圆圈位置。所以分析可能是因为客户ESD静电保护器件选型不适合,没有达到保护的效果。



2、TVS管解决端口静电干扰问题:

①技术人员根据被保护电路的需要,重新做保护器件TVS的选型工作,这步完成之后再进行测试,发现对外接金属端口放电没有造成复位重启的现象了。



QQ截图20170109174736

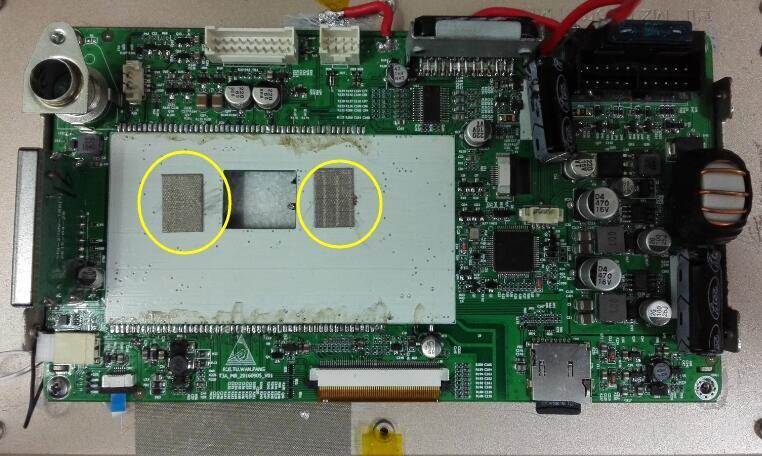

     ②当针对金属外壳测试时,发现故障现象仍会出象,对机器重新分析,认为可能是核心板与外围电路阻抗不匹配,受到静电干扰时,工作不稳定所致。于是将核心板拆下,增加导电泡棉(上图黄色圆圈所示),装上重新测试,通过ESD接触±8K放电测试要求,没有出现复位现象了。
