TVS管和高分子ESD在门控对讲系统中的应用

一、TVS高分子ESD的组合应用:

2015年4月份的时候,有一个珠海的客户经老客户介绍找到我司,说有一个门控对讲机在检测机构对机器VOL进行ESD空气 8KV的时候,会打坏FLASH IC。

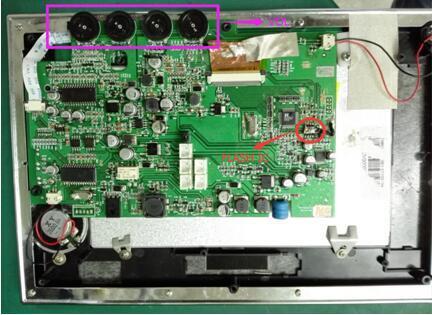

我司EMC工程师拿到机器后进行实验,发现空气6KV也会出现同样的问题,即打坏FLASH IC。如下图示

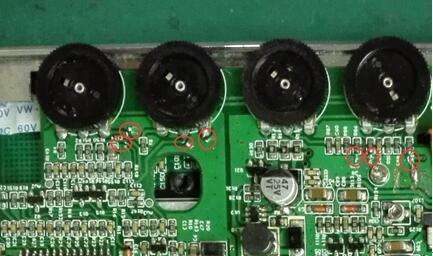

在分析后,在VOL的每个引脚对地并联高分子ESD(型号:CV0402VT6201T),再进行空气6KV放电实验,测试通过。

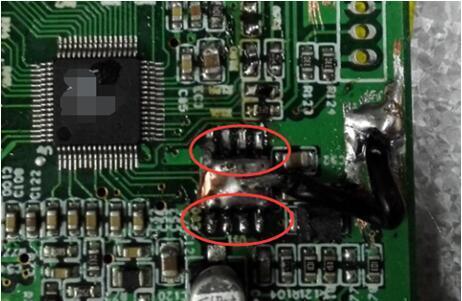

但调高至7.5KV时,FLASH IC的损坏现象又出现了。于是,工程师在FLASH的各个PIN脚对地并了TVS(型号:ESD3V3C250TA),测试通过,调至8.5KV测试也一举通过。



二、TVS高分子ESD的特点:

1、TVS具有响应速度快、电压精准、结电容、使用寿命长的特点;

2、高分子ESD具有响应速度快、通流量大、结电容低、使用寿命长的特点。
