首页 > 应用 > 射频(RF)静电放电防护方案

射频(RF)静电放电防护方案

射频(RF)是Radio Frequency的缩写,表示可以辐射到空间的电磁频率,频率范围从300kHz~300GHz之间。射频就是射频电流,简称RF,它是一种高频交流变化电磁炉的简称,广泛应用于通信安防、导航定位、汽车电子、身份识别、航天军事等领域,全球气候的变换导致雷暴天气增多,空间恶劣的电磁环境易通过天线引入干扰到PCB板,导致后端芯片的损坏、系统重启、死机等等现象,此类情况必然给后续产品的稳定性及可靠性带来一定隐患,此方案采用封装体积小、响应速度快、结电容低的ESD做保护,在不影响数据传输的前提下满足IEC 61000-4-2 Level 4静电放电及IEC 61000-4-5 Level 1雷击浪涌防护需求,让后端的电路得到有效全面的防护,使其适用于各种工业级产品。

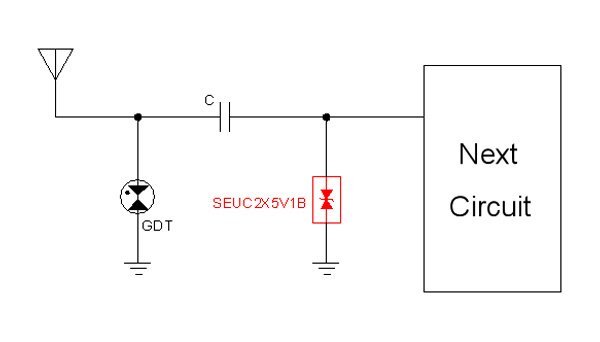

应用示例

湖南静芯微电子技术有限公司

型号参数

规格型号

方向

工作电压(V)

IPP(A)

钳位电压(V)

结电容(pF)

封装

SEUC2X5V1B

Bi.

5

3

25

0.25

DFN0603-2L
