HDMI端口(EMI)应用方案

HDMI(高清多媒体接口)是一种全数字化视频和声音发送接口广泛应用如消费类产品上,如机顶盒、DVD播放器、个人计算机、电视、游戏主机、综合扩大机、数字音响与电视机等设备。随着消费类电子产品需求的持续增长,对静电放电ESD保护管的需求也越来越强烈,HDMI2.1其数据传输速率可高达48Gbps,普通的防护方案或许会对数据的传输造成一定影响。此方案采用集成四通道保护、超低容值、低漏电的ESD静电防护器件 ,在不影响数据传输的前提下满足IEC61000-4-2 Level 4静电放电防护需求,让后端的电路得到有效防护。

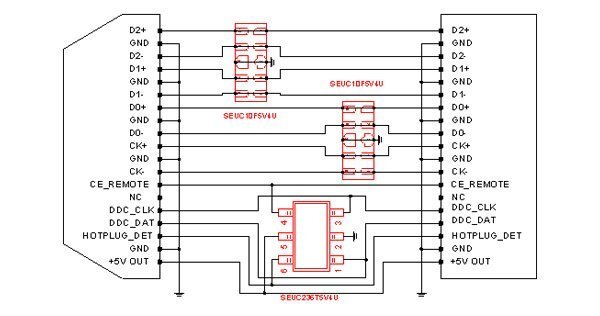

应用示例

湖南静芯微电子技术有限公司

型号参数

规格型号

方向

工作电压(V)

IPP(A)

钳位电压(V)

结电容(pF)

封装

SEUC10F5V4U

Uni.

5

4.5

15

0.6

DFN2510-10L

SEUC236T5V4U

Uni.

5

4.5

15

0.6

SOT-23-6L
